La Cámara Hiperbárica Multiplaza está designada para una capacidad máxima de seis (6) pacientes (Fig. No.1 y Fig. No. 2):

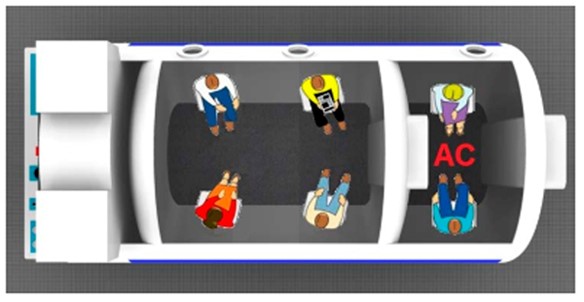

Figura No. 1 Cuatro (4) pacientes sentados en CP y dos (2) pacientes sentados en AC.

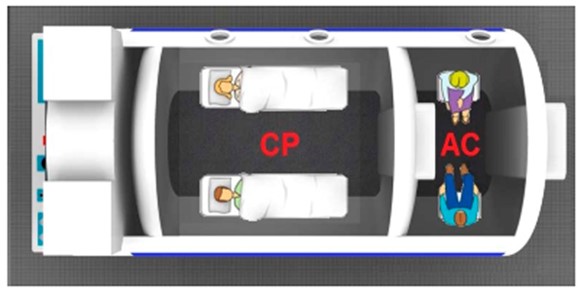

Figura No. 2 Dos (2) pacientes acostados en CP y dos (2) pacientes sentados en AC.

• A través de la antecámara se obtiene acceso directo e inmediato del personal médico y paramédico para la atención a los pacientes en el compartimiento principal, sin alterar o interrumpir el tratamiento en curso.
• Lumbreras de observación se encuentran colocadas lateralmente con acrílico especial

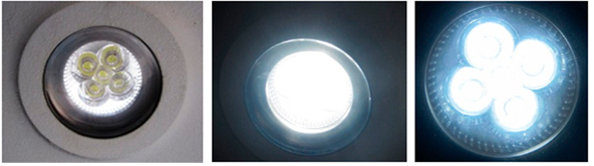

• Lumbreras de iluminación colocadas en la parte superior de la cámara con acrílico especial, permiten la iluminación completa de ambos compartimientos. Esta iluminación se realiza a través de lámparas tipo Led de Luz fría de 12 voltios 5 watts.

• Cuenta con válvulas de alivio (de seguridad) en AC y CP. Calibradas para operar automáticamente en casos de existir sobre presión interior. Cuentan además con un dispositivo de accionamiento manual.

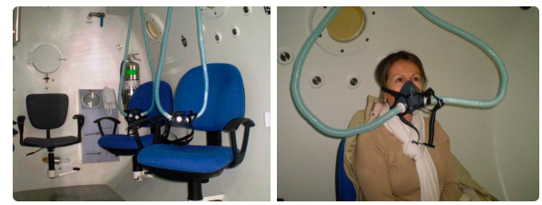

• El sistema de respiración de oxigeno está compuesto por inhaladores o mascarillas individuales (BIBS) con reguladores automáticos a demanda de inspiración y exhalación con descarga automática al exterior de la cámara, de la exhalación de los pacientes.

Para poder realizarse la entrega e instalación de la cámara, es necesario que la dependencia donde vaya a ubicarse, cumpla con los siguientes requisitos, que serán en todo momento íntegramente responsabilidad del comprador:

• Temperatura: La habitación debe estar acondicionada para la comodidad del paciente a una temperatura entre 18 y 22ºC.
• Se recomienda en el área de tratamiento la instalación de una barra de cobre conectada a tierra para minimizar el efecto de la electricidad estática.
• Suelos: El suelo debe ser de cerámica o goma. El encerado y las alfombras quedan completamente prohibidas ya que pueden generar electricidad estática.
• Tratamiento de las ventanas: Las ventanas deberán tener persianas o cualquier elemento para proteger la Cámara Hiperbárica y sus partes acrílicas de los rayos directos del sol. Las cortinas están totalmente prohibidas.

• El oxígeno deberá ser suministrado por medio de cilindros, sistema criogénico o cualquier otro sistema que garantice un flujo continuo con una presión de mínimo 4 bares y máximo 8,5. o superior dependiendo del modelo de la cámara hiperbárica
• Deberá utilizarse siempre oxígeno medicinal.

• Todas las conexiones eléctricas de la habitación deberán estar debidamente conectadas a tierra y en perfecto estado de funcionamiento.
  Observaciones
• Los posibles gastos que genere la ubicación del equipo en el sitio de instalación, tales como utilización de grúas, montacargas, roturas de paredes, puertas, ventanas, conexiones en tubería de cobre, cilindro con oxígeno, regulador de oxígeno o cualquier otro similar serán bajo la responsabilidad del comprador.
• Impactos Internacionales S.A.S. se compromete a realizar la revisión final y dar el visto bueno a las instalaciones y al equipo en general.

• Estas mascarillas intercambiables y de alta calidad, se ajustan con comodidad a través de un arnés y están conectadas al sistema de inhalación y exhalación con mangueras livianas corrugadas para facilidad del paciente.
• En caso de emergencia el suministro de oxígeno se cambia por aire respirable de forma automática
• Una esclusa médica (SAS) se encuentra ubicada en el panel de mandos que comunica con el compartimiento principal, para el traspaso desde o hacia el interior de la cámara de medicamentos, accesorios médicos, alimentos, etc. que se requieran cuando la Cámara se encuentra presurizada.
• Las puertas son rectangulares de 1552 x 650 mm. con bisagras de giro fijo en acero inoxidable
• Las juntas para hermeticidad de las puertas son de silicona tipo Lip-seal. Sellado seguro a través de la presión interior de la cámara
• Los pisos interiores de la cámara son de aluminio con recubrimiento conductivo, con la finalidad de evitar la corriente estática en el cuerpo de los pacientes. Están divididos en sectores desmontables, lo que permite el fácil acceso para limpiezas y mantenimientos periódicos.
• Un posa vasos individual del tipo retráctil, se encuentra ubicado estratégicamente al lado de cada asiento para facilitar al paciente el consumo de agua sobre todo durante el momento de la presurización, con la finalidad de aclarar los oídos ante el cambio de presión.

• Sistema de Entretenimiento de pacientes. Incluye un proyector multimedia, pantalla y reproductor de DVD. El sistema permite proyectar desde el exterior señales de video o TV a una pantalla dentro del CP.
• Sistema de comunicaciones bidireccional que permite comunicación directa entre del operador externo de la cámara, el tender interno del compartimiento principal y la antecámara.
• Un equipo de comunicaciones adicional de respaldo que incluye Intercomunicador y teléfono potenciado sonoramente es provisto en el caso de interrupción de la corriente. Este último permite la comunicación directa sin necesidad de energía eléctrica.
• Penetradores especiales de reserva para colocación de equipos médicos hiperbáricos son suministrados en todos nuestros equipos.
• La pintura exterior de la cámara es del tipo poliuretano e incluye esquema anticorrosivo
• La pintura interior de la cámara es una pintura especial del tipo Ignifuga y de grado alimentario para uso humano denominada Jet Pox 2000 de CPP.
• Dentro de la cámara se ubican los respectivos asientos especiales para los pacientes y el tender, debidamente protegidos con recubrimiento ignifugo.
• Estos asientos son del tamaño adecuado para poderse girar dentro de la cámara, inclusive reclinables, para facilitar al paciente el giro adecuado en el momento de proyectar los videos o películas cortas de entretenimiento durante las sesiones de tratamiento, a través del proyector multimedia.
• Eficientes reductores de ruido (Silenciadores) para la presurización y despresurización se ubican dentro de la cámara evitando de esta manera sonidos molestos para los pacientes.

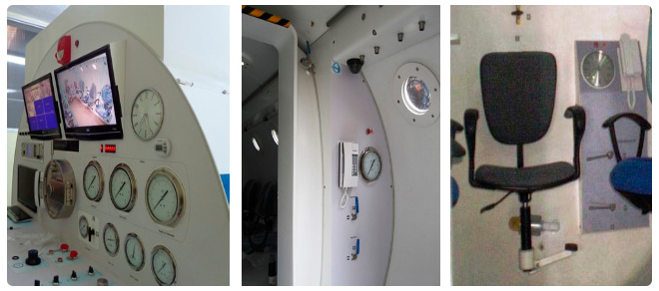

• La cámara hiperbárica está diseñada y fabricada con tres estaciones de mandos: Un panel de mandos principal ubicado en la parte exterior de la cámara, el cual detallaremos más adelante, un panel de mandos compacto en el compartimiento principal y un tercer panel de mandos compacto en la antecámara
• Estos paneles de mandos interiores tienen la finalidad principal de detener la presurización o despresurización del C.P. o de la A.C. en caso que por algún error se manipule indebidamente estos controles desde el panel de mandos principal ubicado exteriormente.

• En el caso que un paciente presente problemas con los oídos al momento de la presurización, a través de este panel de mandos interno, el tender puede detener de inmediato la presurización.
• Estos paneles de mandos internos están compuestos de manómetros especiales de presión interna, válvula de presurización, válvula de despresurización y botonera de alarma en caso de cualquier emergencia que se presente, la cual origina un alarma audible y visible en el panel de mandos principal.

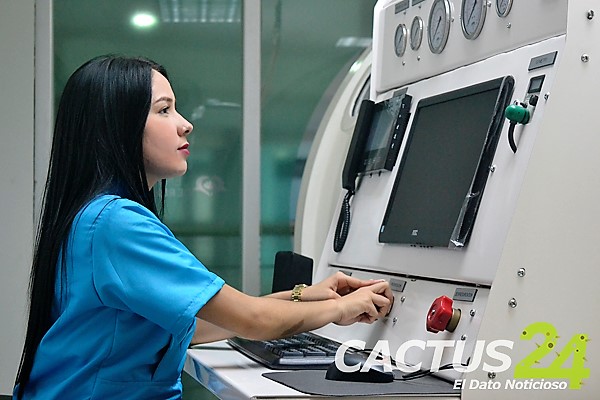

• El panel de mandos principal se encuentra en el exterior de la cámara, adosado al cuerpo de la misma al lado opuesto de la puerta de ingreso de los pacientes.

• El Sistema automático contra incendios permite simultáneamente realizar en forma inmediata las siguientes acciones en casos necesarios:
• Detiene la presurización (compresión) de la Cámara.
• Cierra el suministro de oxígeno a la Cámara
• Activa los rociadores internos de agua a presión contra incendios.
• Cambia el suministro de oxígeno de las mascarillas por aire respirable.
• Adicionalmente extintores hiperbáricos manuales contra incendios se ubican en la antecámara y compartimiento principal.
• Este sistema está compuesto internamente por tuberías de acero inoxidable y rociadores especiales
• Externamente se ubica una estructura compuesta por un tanque de agua de acero inoxidable con capacidad y presión de acuerdo a las normas establecidas, una botella presurizada con nitrógeno, panel de control y tuberías, reguladores y conexiones necesarias.

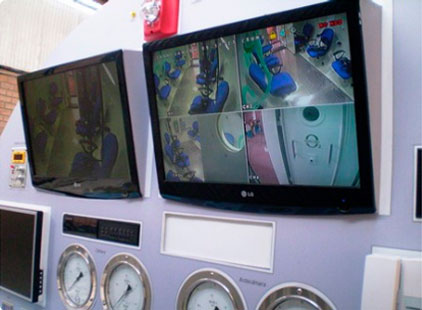

• El equipo está provisto de un sistema especial de monitoreo de pacientes, que permite al tender externo tener en forma simultánea en dos (2) monitores ubicados en el panel de mandos principal, la imagen de los pacientes del compartimiento principal, antecámara e incluso de los pacientes o personas que se encuentran externamente en la zona de ingreso a la cámara hiperbárica.
• Este sistema está provisto de 4 cámaras de video a color y dos (2) monitores de 19″
• Un equipo especial permite ver en uno de los monitores la imagen de las cuatro cámara en forma simultánea, permitiendo que el segundo monitor nos muestra en pantalla completa la cámara que deseamos.
• Un disco duro de 2048 Gb ubicado en este equipo nos permite grabar las ocurrencias de las cámaras por periodos largos.

• Todos nuestros equipos hiperbáricos vienen implementados con sillas fácilmente extraíbles.
• Esto permite en forma rápida el reemplazo de una camilla en lugar de dos (2) sillas.

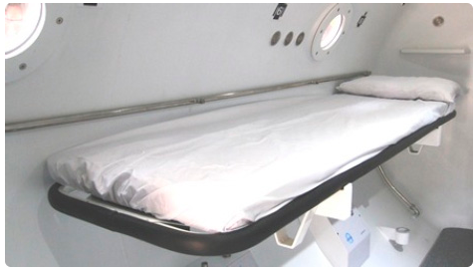

• Este modelo de cámara permite introducir dentro de la cámara hasta dos (2) camillas en reemplazo de cuatro (4) sillas.
• De esta manera este modelo permite la atención de hasta dos pacientes acostados en la antecámara cuando su situación médica no le permite permanecer sentado.

• Nuestras cámaras hiperbáricas multiplaza vienen equipadas con un sistema de aire acondicionado especial para uso hiperbárico
• El equipo está compuesto de dos unidades, una externa que es la que genera el frio y una interna encargada de distribuir el frio internamente en la cámara.
• La capacidad del sistema de aire acondicionado es de 4000 BTU
• El equipo de aire acondicionado es comandado y controlado desde el panel de mandos principal.

• El sistema de suministro y evacuación de aire comprimido respirable está compuesto por varios equipos que a continuación detallamos y que en su conjunto sirven para la presurización y despresurización de la cámara multiplaza.
• Estos equipos son instalados fuera de la barosala en algún compartimiento o sala adjunta con buena ventilación y su control se puede realizar desde el mismo panel de mandos principal.
• Todo el sistema tanto en el ingreso como en la evacuación, viene provisto de silenciadores especiales para reducción del nivel de ruidos.
• Este sistema está compuesto por:
• Un compresor automático para aire del tipo tornillo rotativo de baja presión (12 Bar) con motor de 30 HP con voltaje según requerimientos del cliente
• Un secador de aire. (Solo en lugares de excesiva humedad)
• Un sistema de filtros de aire comprimido, compuesto de 4 etapas integradas en línea
• Bancos de aire comprimido de capacidad adecuada para la compresión del equipo.
• Tuberías, conexiones y material de instalación.

• En el compartimiento principal de la cámara se ubican 4 manifolds para suministro de oxígeno a demanda con reguladores automáticos de entrada y salida de oxígeno, en la antecámara se ubican 2 de estos manifolds, para poder atender de esta manera a los 6 pacientes, que es la capacidad máxima de este modelo de cámara
• Estos puntos permiten la conexión de los inhaladores de oxígeno (BIBS), los cascos de oxígeno y las mascarillas especiales.
• El sistema está provisto de un limitador de presión (overboard gas dump system) que permite la descarga automática de los gases exhalados por los pacientes hacia el exterior de la cámara, lo cual constituye una medida de seguridad esencial para este sistema.
• La cámara se suministra con 8 juegos completos de mascarillas, mangueras, etc. y dos escafandras.
• Se incluyen las tomas especiales para las máscaras tipo Scott a demanda.
• A solicitud del cliente podemos proveer en forma adicional las mascarillas tipo scout.
• Los balones y todo el sistema de suministro de oxígeno externo a la cámara hiperbárica debe ser provisto por el cliente con algún proveedor local de este gas.

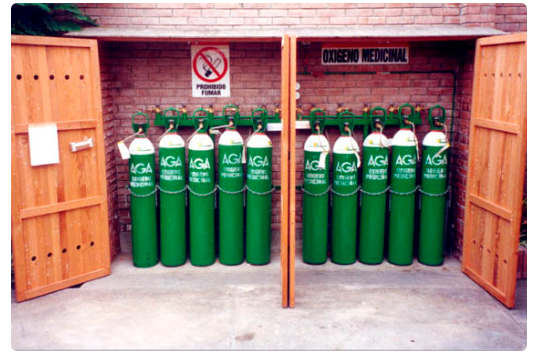

• Recomendamos para este modelo de cámara una batería de 10 balones de oxígeno medicinal divididos en dos grupos de 5 balones
• Los balones de oxígeno deben ser de 50 litros de capacidad y de 200 bares de presión.

• Nuestras cámaras hiperbáricas multiplaza, son fabricadas con sistemas automáticos tanto para la presurización como para la ventilación y la despresurización de los compartimientos de cámara y antecámara para tratamientos médicos de hasta 3 ATA
• En este sentido cuenta con botoneras capaces de realizar las siguientes funciones en forma automática:
• Programación del nivel de presión deseado para cada sesión de oxigenoterapia hiperbárica
• Programación de la velocidad requerida para alcanzar la presión programada.
• Cambios de presión durante el tratamiento en forma automática.
• Programación automática de la ventilación de la cámara según la cantidad de pacientes en tratamiento.
• Despresurización de emergencia en caso se requiera retirar de la cámara en forma rápida a un paciente que presente problemas.
• Despresurización automática en tiempo programado
• Operación de la cámara en forma manual en caso de presentarse alguna falla en el sistema automático.
• Estos sistemas permiten al operador de la cámara realizar lo siguiente:
• Regular para cada sesión, la presión de tratamiento indicada por el médico.
• Regular para cada sesión, según la facilidad de aclarar de los pacientes, la velocidad de presurización.
• Con un solo botón ON / OFF dar inicio a la sesión de presurización según la velocidad programada, hasta alcanzar el nivel de presurización seleccionado.
• Desde el inicio de la presurización obtener automáticamente un sistema de ventilación mínimo de 50 litros por minuto.
• Regular la ventilación de la cámara desde 50 hasta 300 litros por minuto según la cantidad de pacientes de cada sesión.
• Efectuar durante el tratamiento variaciones de presión con la perilla de regulación; La cámara hiperbárica modificará en forma automática su presión a la nueva seleccionada.
• Despresurizar automáticamente la cámara colocando el botón de mando en OFF
• Despresurizar en forma rápida la cámara, cuando algún paciente requiera ser evacuado de emergencia (180 segundos desde 3 ATA)

• Al momento del despacho de los equipos, nuestra empresa enviará al cliente en forma directa o a través del sistema bancario según el sistema de pago elegido por el, los siguientes documentos:
• GUIAS MECANICAS PARA LA BAROSALA
• MANUAL DEL USUARIO
• MANUALES DE LOS EQUIPOS Y ACCESORIOS
• ACTA DE ENTREGA Y RECEPCION
• CERTIFICADO DE GARANTIA DE LOS EQUIPOS
• CERTIFICACIONES INTERNACIONALES
• CD PARA PRESENTACION A LOS PACIENTES ANTES DEL INICIO DE LA SESION.
• Las certificaciones internacionales que entregamos en original a los clientes al momento de entrega de la cámara son las siguientes:
• ASME (American Society of Mechanical Engineers)Boiler and Pressure Vessel Code, Section VIII, Division 1 Pressure Vessels
• ASME Boiler and Pressure Vessel Code, Section IX Welding Qualifications and Procedures.
• ASME PVHO-1-2007, Safety Standard for Pressure Vessels for human occupancy.
• NFPA-99
• FDA (Food and Drug Administration) The requirements of the Good Manufacturing Practices (GMPs) as defined by the U.S. Food and Drug Administration (FDA) in Code of Federal Regulations (CFR). 21 code, Chapter 1, Part 820 for class II medical devices. Quality System Regulation.

• Al momento del despacho de la cámara, los siguientes repuestos son incluidos dentro del embalaje de los equipos
• Empaque de puerta de ingreso (1)
• Empaque de SAS (1)
• Escafandras de plástico especiales para cámara hiperbárica marca AMRON. (1)
• Mascarillas de oxigenación (1)
• Grasa ignifuga (1)

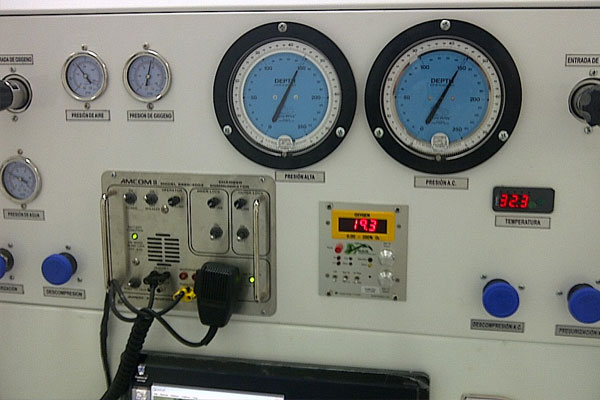

• Válvulas de control general de los diferentes elementos: Aire, Oxigeno y agua.
• Válvulas de presurización y despresurización de ambos compartimientos
• Válvulas de control de la velocidad de presurización
• Válvulas para la fijación de la presión de tratamiento.
• Válvulas para el control automático de la ventilación (Regulable)
• Analizador de oxigeno digital con medición de concentración y alarma.
• Sensores de medición de temperatura y humedad relativa del interior de la Cámara.
• Monitor a color del Sistema de Vigilancia de pacientes.
• Manómetros de presión para los diferentes controles
• Botonera manual de despresurización de emergencia.
• Botonera de activación del sistema contra incendios
• Intercomunicador principal de bajo voltaje
• Intercomunicador potenciado sonoramente.
• Señal visible y sonora en casos de emergencia, activados desde el C.P. o de la A.C.
• Interruptores de iluminación.
• Reloj cronometro con alarma para control del tiempo de tratamiento
• Mandos del sistema de aire acondicionado.
• Mandos manuales de respaldo para el sistema automático de presurización de C.P.
